在SMT生產線中，貼片機配置在點膠機或錫膏印刷機之后，是通過移動貼裝頭把表面貼裝元器件準確地放置PCB焊盤上的一種設備。為了安全和能夠更好的投入工作，在貼片機投入工作之前應該對SMT周邊配套設備貼片機的主要指標性能狀態進行檢測。

貼片機操作系統檢查：

1、各種指示燈、按鍵、操作手柄外觀完整，操作、顯示正常；

2、計算機系統工作正常；3、輸入輸出系統工作正常。

貼片機機械部分檢查：

1、各傳送皮帶、鏈條、連接銷桿完整，無老化損壞現象；

2、各傳動導軌、絲杠運轉平穩協調，無異常雜音，無漏油現象。

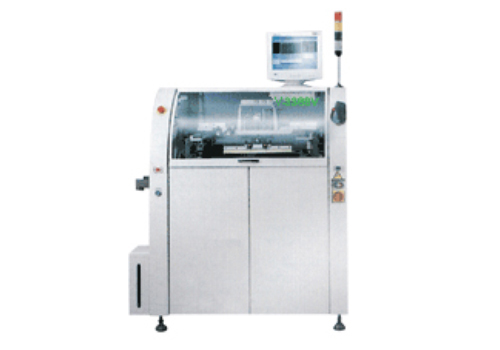

SMT周邊配套設備

SMT周邊配套設備貼片機控制部分檢查：

1、驅動氣缸、電磁閥以及配管、連接頭無異物堵塞、無松動漏氣。驅動氣缸及電磁閥工作正常，無雜音；

2、壓縮空氣的干燥過濾裝置齊全完好；

3、貼片機頭真空度不小于500mmHg。貼裝精度即元件中心與對應焊盤中心線的最大偏移量，不超過元件焊腳寬度的1/3（目測）；或異常偏移發生率不大于千分之三。

SMT周邊配套設備貼片機總體設備狀態檢查：

1、可貼裝原件的種類、規格、貼片方向、基板尺寸、貼片范圍符合說明書標準；

2、貼片速度：測試CPH貼裝率不小于標稱的IPC9850速度的60%，或SPC速度不大于標稱速度的2倍；

3、飛片率：不大于千分之三；

4、檢查并確保導軌、貼裝頭移動范圍內、自動更換吸嘴庫周圍、托盤架上沒有任何障礙物。
