無鉛波峰焊工藝機理很簡單，也很好理解，但是要在生產中獲得良好的焊點，就要嚴格控制各工藝參數，其中任何個參數設置不當都會產生焊接不良。目前無鉛釬料的使用，給波峰焊工藝與設備帶來新的特點。有鉛或無鉛波峰焊機，在外表沒有可區別性（主要是看用的是用的是有鉛的錫還是無鉛的錫）主要是在于生產的PCB是否含鉛。

無鉛波峰焊機可以直接生產有鉛的PCB，有鉛波峰焊不能生產鉛產品，要是有鉛的再次轉換為無鉛的，必須要徹底清洗錫槽，換為無鉛的錫料，方可生產。無鉛波峰焊機焊接工藝和有鉛波峰焊工藝差不多，主要是要控制好波峰焊接溫度，下面在無鉛波峰焊溫度上作個詳細的介紹。

無鉛波峰焊焊接的溫度曲線：

波峰焊的焊接溫度由于焊接錫面是噴流出來的，所以要比錫爐溫度低些，在線測試表面，一般焊接溫度要比錫爐溫度低5℃左右，也就是250℃測量的潤濕性能參數大致對應于255℃的錫爐溫度。通過實驗表明，一般的無鉛釬料合金，適當?shù)腻a爐溫度為271℃。此時常用的無鉛合金般存在小的潤濕時間和大的潤濕力。當采用不同的助焊劑時，無鉛釬料潤濕性能最佳錫爐溫度有所不同，但是差別不大。

波峰焊錫爐的溫度對焊接質量影響很大。溫度若偏低，焊錫波峰的流動性變差，表面張力大，易造成虛焊和拉等焊接缺陷，失去波峰焊接所應具有的優越性。若溫度偏高，有可能造成元件損傷，增強釬料氧化。無鉛波峰焊錫爐般預熱的溫度都是80-120度的范圍，要是有過爐治具的話就要溫度可以打到180度以下，預熱段的溫度要從低到高的設置，相鄰的預熱區溫度相差好在10度左右！

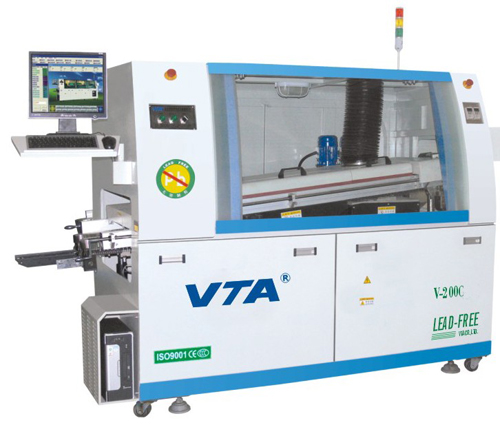

無鉛波峰焊機

無鉛波峰焊機溫度曲線測量要求：

1、無鉛波峰焊每個底部加熱器的溫度設定；

2、無鉛波峰焊的鏈條速度；

3、熱電偶的粘貼位置；

4、錫缸焊料的溫度設定；

5、溫度曲線的測試者；

6、測試溫度曲線的無鉛波峰焊設備編號 ；

7、假如有使用無鉛波峰焊治具，應在曲線的備注欄注明。

無鉛波峰焊機保養規定：

1.每天上下班必須對機臺進行清潔。

2.檢查各溫度是否在標標準范圍內。

3.檢查鏈條鏈爪是否運行正常。

4.每月對機臺運轉部位加潤滑油保養。
