噴霧爐概述：
噴涂助焊劑是保證焊接質量的第一個環節，其主要作用是均勻地涂覆助焊劑，除去PCB和元器件焊接表面的氧化層和防止焊接過程中再氧化。助焊劑的涂覆一定要均勻，盡量不產生堆積，否則將導致焊接短路或開路。
目前一般都采用免清洗助焊劑，這是因?yàn)槊馇逑粗竸┲泄腆w含量極少，不揮發無含量只有1/5～1/20。所以必須采用噴霧式助焊系統涂覆助焊劑，保證在PCB上得到一層均勻細密很薄的助焊劑涂層，這樣才不會因第一次的擦洗作用和助焊劑的揮發，造成助焊劑量不足和活性不足，從而導致焊點短路和拉尖。
采用微細噴嘴在一定空氣壓力下噴霧助焊劑的方式，是今后發展的主流。這種方式噴涂助焊劑均勻、顆粒小、易于控制，噴霧高度、寬度、流量可自動調節。

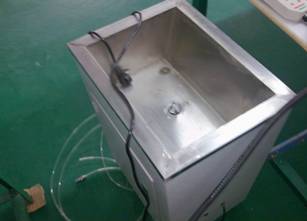

設備結構：
助焊劑噴霧爐外殼采用1.2MM的鐵板制作，鐵板表面噴涂耐高溫烤漆。ST-6純銅噴嘴，噴嘴內壁采用獨有的打磨工藝制作，保證不會被助焊劑腐蝕。ST-6是波峰焊助焊劑噴嘴，代表了噴助焊劑技術的未來發展方向。主要特點是：霧化效果好，噴涂助焊劑均勻，使助焊劑的潤濕性好，能夠完全清除掉電路板上的氧化物，同時能夠在電路板上形成一層均勻的防氧化膜，表面張力小，能夠使浸錫效果達到最佳。具有過濾水功能的氣壓閥，調節工作氣壓大小，可以使助焊劑達到最理想的霧化效果。
優點：
? 可以節省助焊劑65%以上，節省生產成本
? 助焊劑噴灑均勻，保證了焊錫的擴散性，使浸錫效果更好
? 使電路板更加清潔，減少了板面的表面張力
? 助焊劑保持在密封狀態下，不易揮發，保證了助焊劑的活性
? 減少了在浸錫過程中產生的煙霧
? 腳踏開關啟動方式，操作簡單
