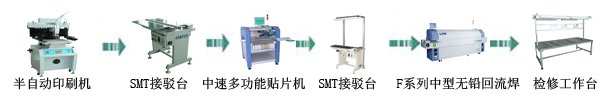

半自動錫膏印刷機：

★使用伺服系統方便準確定位。

★采用日本THK導軌和臺灣STK變頻馬達來驅動刮刀座，確保印刷精度。

★印刷刮刀可向上旋轉45度固定，便于印刷網板及刮刀的清洗及更換。

★刮刀座可前后調節，以選擇合適的印刷位置。

★組合式印刷臺板具有固定溝槽及PIN，安裝調節方便，適用于單，雙面板的印刷。

★校版方式采用鋼網移動，并結合印刷（PCB）的X、Y、Z。校正微調方便快捷。

★采用臺達系列PLC及人機界面控制，簡單、方便更適于人機對話。臺達變頻器控制印刷速度。

★可設定單向及雙向，多種印刷方式。

★具有自動計數功能，方便生產產量的統計。

★刮刀角度可調，鋼刮刀，橡膠刮刀均適合。

★人機界面具有屏保功能，保護人機界面使用壽命。

★采用獨特的程式設計，印刷刮刀座調節方便。

★印刷機速度人機界面顯示，可任意數字化調節控制。

SMT接駁臺

配置：

1.臺灣STK調速馬達控制；

2.接駁臺長1000mm；

3.綠色扁平皮帶傳輸；

4.專用鋁型材導軌；

5.前后工作臺用專用鋁型材護邊；

6.齒輪、齒條調寬結構；

7.雙進口光電開關；配備信號通信接口（帶一個工位停頓檢查功能。）

8.繼電器控制；

9.表面處理：靜電噴塑電腦灰色；

10.PCB寬度50-300mm；

11.左向右；

12.前導軌固定；

中速多功能貼片機

★高精密度，靈活性強

★智能式送料器ID系統提供快速設置

★適合多品種小批量生產

★飛行視覺對中系統

★可選高精密度BGA及QFPIC的視覺對中系統

★內置精密攝像系統可自動學習PCB基準點

★可配滴膠水及錫漿分發系統

★線路板數據轉移

★可選14盤式自動送料器

★中文視窗操作平臺

★BS390采用重型耐用的直線滾珠導軌系統，提供堅固和耐用的機械裝置

SMT接駁臺

配置：

1.臺灣STK調速馬達控制；

2.接駁臺長1000mm；

3.綠色扁平皮帶傳輸；

4.專用鋁型材導軌；

5.前后工作臺用專用鋁型材護邊；

6.齒輪、齒條調寬結構；

7.雙進口光電開關；配備信號通信接口（帶一個工位停頓檢查功能。）

8.繼電器控制；

9.表面處理：靜電噴塑電腦灰色；

10.PCB寬度50-300mm；

11.左向右；

12.前導軌固定；

13.帶日光燈、工藝指導書。

F系列中型無鉛回流焊

產品特點：

采用品牌液晶電腦+PLC智能化控制系統，控溫精度高±1℃（如果電腦意外死機，可實現脫機工作，不影響生產），保證控制系統穩定可靠;

Windows2000操作界面，功能強大，操作簡便;

上爐體開啟采用雙氣缸頂升機械，確保安全可靠;

配備網帶張緊裝置，運輸平穩、不抖動、不變形，保證PCB運輸順暢;

同步導軌傳輸機構（可與全自動貼片機在線接駁），確保導軌調寬精確及高使用壽命;（選配導軌）

自動控制潤滑系統，可通過設置加油時間及加油量，自動潤滑傳輸鏈條;

所有加熱區均由電腦進行PID控制（可分溫區單獨開啟?？煞謪^(qū)加熱，以減小起動功率）;

網/鏈傳輸由電腦進行全閉環控制，可滿足不同品種的PCB同時生產;

具有故障聲光報警功能;

設有漏電保護器，確保操作人員及控制系統安全;

內置UPS及自動延時關機系統，保證PCB及回流焊機在斷電或過熱時不受損壞;

采用美國HELLER世界領先熱風循環加熱方式，高效增壓式加速風道，大幅度提高循環熱空氣流量，升溫迅速（約20分鐘），熱補償效率高，可進行高溫焊接及固化;

溫區設有獨立測溫感應傳感器，實時監控及補償各溫區溫度的平衡;

擁有密碼管理的操作系統，防止無關人員改動工藝參數，操作記錄管理可追溯工藝參數的改動過程，方便改善管理.可存儲用戶現有的溫度速度設置及其設置下的溫度曲線，并可對所有數據及曲線進行打印;

集成控制窗口，電腦開關、測試曲線、打印曲線及傳輸數據均可方便操作，設計人性化。配有三通道溫度曲線在線測試系統，可隨時檢測焊接物體的實際受溫曲線（無須另配溫度曲線測試儀）;

來自國際技術的急冷卻系統，采用放大鏡式集中高效急冷，冷卻速度可達3.5~6℃/秒，管理十分方便;外置強制冷卻裝置，確保焊點結晶效果（Option選配項，標準配置為強制自然風冷）；

松香回收系統：松香定向流動，更換清理十分方便.采用專用管道傳送廢氣，終身免維護;

特制增壓式運風結構及異形發熱絲設計，無噪音、無震動，擁有極高的熱交換率，BGA底部與PCB板之間產生的溫差△t極小，最符合無鉛制程嚴格的要求，尤其針對高難度焊接要求的無鉛產品.

檢修工作臺：

01 拉身：1.拉通整體支架采用40*40鐵方通2.H架整體采用40*40鐵方通

02 工作臺：1.工作臺尺寸為2440×1220，采用18mm夾層板（高密度）2.表面鋪防靜電膠皮，T型膠包邊

03 照明：1.燈架用整體支架40*40鐵方通 2.燈管：雙邊光管帶燈罩

04 電路1.線槽采用1.2m冷板折彎成型，雙邊2.插座：三位穩不落插座

05 工藝架采用專用鋁型材，配A4硬膠套

06 控系系統標準（獨立空開）

07 表面處理噴粉電腦色

以上為雙邊生產線，每個工位標準寬度800MM
